案例介绍
助力XX汽车公司桌面虚拟化项目
项目需求
1.1 项目目标
通过与XX汽车公司交流后,贵司着手部署了一套能满足60位设计人员和日常办公使用的桌面系统,通过部署虚拟桌面来提高企业的办公效率,减轻IT人员的维护量,达到操作系统统一管理、应用程序统一管理,并且在今后的扩展中能迅速的建立实操平台和灵活的桌面应用架构 。
解决方案

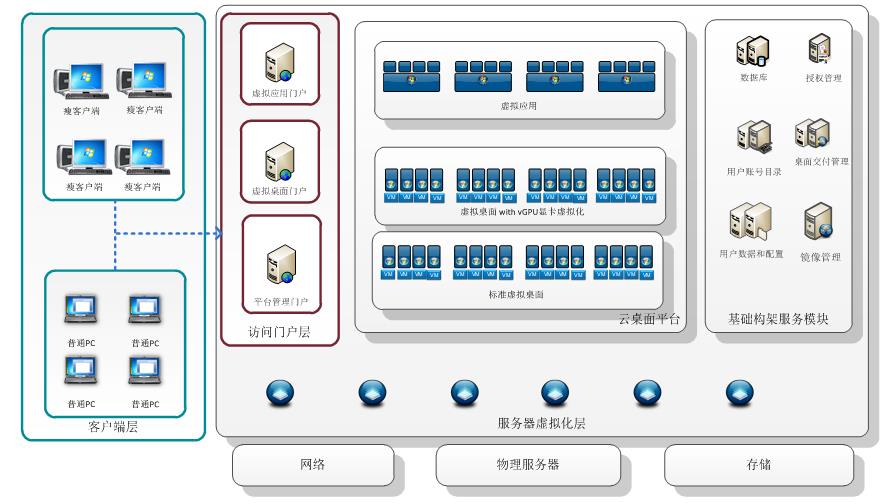

2.1整体架构拓扑图
2.2整体拓扑图介绍
在贵司数据中心部署2台服务器用于承载60位员工设计和办公桌面,把这2台服务器通过服务器虚拟化做成一个桌面池;后端通过光纤交换机连接到一台共享存储设备,存储设备用于存放桌面的基础平台和每位员工的个人数据;服务器通过网络交换机连接到各个办公室,员工在办公室通过PC机或瘦客户机连接到虚拟桌面;
桌面虚拟化具有高效的传输协议,如果只是文本操作的应用每个终端对带宽的占用大概在100kbit/秒以下(相当于100M网络的千分之一都不到),如果播放1080P的高清视频,每个终端的带宽占用大概在3-4Mbit/秒之间(相当于100M网络的二十分之一都不到),如果进入了虚拟桌面,但没有使用,带宽的占用几乎为0。
利用桌面控制器的负载均衡功能,当某台物理服务器或者某个桌面出现故障宕机时,可以迅速的切换到桌面池内另一台物理服务器或者另一个桌面,保证桌面的连续性。
员工的虚拟桌面、应用和个人数据集中放在数据中心,集中进行安全管控,并可以制定严格的访问策略控制用户对桌面的访问权限,例如是否可以打印,复制粘贴或将文件保存到本地,客户端和虚拟桌面虚拟应用之间加密传输。
在管理上支持分层管理,提供给各级别管理员不同的操作界面和权限,通过将用户配置文件,用户数据与操作系统自动隔离,保证用户数据安全,在满足用户个性化需求的同时减化管理员工作量。
良好的用户体验,在虚拟桌面里能流畅的播放视频、能直接访问本地终端上连接的各种外设,如摄像头、打印机、加密狗等,用户可以使用各种操作系统和配置的客户端设备来访问虚拟桌面和虚拟应用。
可以给每一个员工配置一个20GB网盘用于保存个人数据,网盘的空间在存储设备上,当某一台服务器出现故障停机时,使用者只需要重新连接就可以访问到与故障前一样的虚拟桌面和个人数据。同时这样也实现了系统性的I/O与用户数据I/O的分离,即所有虚拟桌面系统性的I/O在服务器上完成,用户读取个人资料时I/O在外部存储设备上完成。从而实现用户数据I/O与系统I/O分离。
当需要使用新的软件时,管理员可以通过两种方式来更新软件:1、在管理台将需要的软件在模板中安装,此时终端是完全可以正常使用虚拟桌面的,当更新的软件安装完后,终端只需要注消后重新进入虚拟桌面便会出现新安装的软件且可以立即使用,无须按照传统VDI的方式先收回每个虚拟桌面,然后再重新发布虚拟桌面的过程,而且对于有些需要注册的软件,可以在模板中注册,无需发送出来后在每台终端上去注册,从而节省了管理成本;2、通过应用虚拟化的方式把新的发软件发布的虚拟桌面中,同时应用虚拟化可以独立于虚拟桌面,单独的将某个应用发布到PC的本地桌面上、IPAD或手机上单独使用。
灵活开放性强,用户可以根据需求选择任何品牌硬件(服务器、存储设备、瘦客户机、PC机等),因此在初建或扩建时用户有更多的选择权。
有非常完善的后台管理系统,能够监控到每一个虚拟桌面使用了多少CPU资源、内存资源、网络资源等,同时管理员也可以对需要求助的用户进行远程协助或支持(无需要第三方软件),同时也可以在后台管理每一个虚拟桌面运行的进程。
由于虚拟化传输协议对带宽的占用较很低,桌面云可以在不改变目前网络环境的情况下,很方便的延伸到公司内的任何位置,员工可以很方便的通过台式机、笔记本、IPAD、手机来使用虚拟桌面完成日常工作,为了让用户在IPAD或手机上能够好的使用虚拟桌面,虚拟化还为其专门开发了鼠标,方便有移动需求的用户使用。
虚拟化系统采用裸金属架构,拥有虚拟化领域最好的性能,因为虚拟化系统底层可以直接读取硬件,所以速度更快、效率更高;同时虚拟化系统也有很好的兼容性。
配置清单
产品名称 |
配置 |
数量 |
备注 |
桌面服务器 |
配置:2xIntel E5-2687 V4, 288GB内存;硬盘3×480G SSD;2块8GB HBA卡,4块1000M网卡;2U高度;DVD ROM;1500W双电源; |
2 |
每个服务器可同时运行32个桌面。 |
显卡 |
NVIDIA Tesla M60 显卡 (含16个用户软件授权) |
4 |
每块显卡同时运行16个用户 |
存储 |
双控制器 每控制器8GB 缓存 20TB可用容量 SAS硬盘 |
1 |
|
光纤交换机 |
24口光纤交接机 |
1 |
|
虚拟化软件 |
桌面交付系统交付软件 |
60 |
|
清单设备详解
1、共享存储:为桌面虚拟化基础平台、个人空间提供存储资源。一共有20TB的使用空间。个人空间可以按需增加。
基础平台资源估算:
类型 |
vCPU资源 |
内存资源 |
磁盘资源 |
数量 |
作用 |
AD域控 |
4 |
4GB |
50GB |
2台 |
用于管理账号和密码 |
DDC桌面管理 |
4 |
8GB |
100GB |
2台 |
用于管理维护桌面 |
PVS流服务器 |
4 |
8GB |
100GB |
2台 |
用于镜像管理 |
SF桌面登录 |
4 |
4GB |
50GB |
2台 |
用于登录使用 |
SQL数据库 |
4 |
8GB |
100GB |
3台 |
用于保存DDC的相关数据 |
FILE服务器 |
4 |
4GB |
500GB |
1台 |
用于存放虚拟磁盘镜像 |
